限域离子的结晶和溶解——限域调节离子水合状态构建高性能力敏纳米通道

该研究揭示，单层水极端限域下通道高度会改变离子水合与离子-离子作用的竞争，使离子在自由载流态与二维团簇态之间切换，并将机械压力转换为离子电流的百倍开关。

从构象门控到载流子门控：力敏通道的新路径

生物体中的 Piezo、TREK 和 TRAAK 等机械敏感离子通道，通常通过膜蛋白构象变化调节离子通过。人工纳米孔道若只依赖几何形变，通道尺寸的微小变化很难带来大的电流调制。论文提出另一条力学路径：不直接改变离子通道的几何通量，而是用机械力控制“真正能够导电的自由离子”数量 \(n_c\)。

把自由离子数 \(n_f\) 看作反应坐标，对其自由能面进行配分加权，可得到有效载流子数：

其中，成对束缚的阳离子和阴离子对净电荷贡献近似抵消，或者因尺寸变大而迁移率大幅下降，因此 \(n_c\) 比总离子数更接近实际的导电自由度。

极端限域：自由离子为何变成二维岩盐团簇

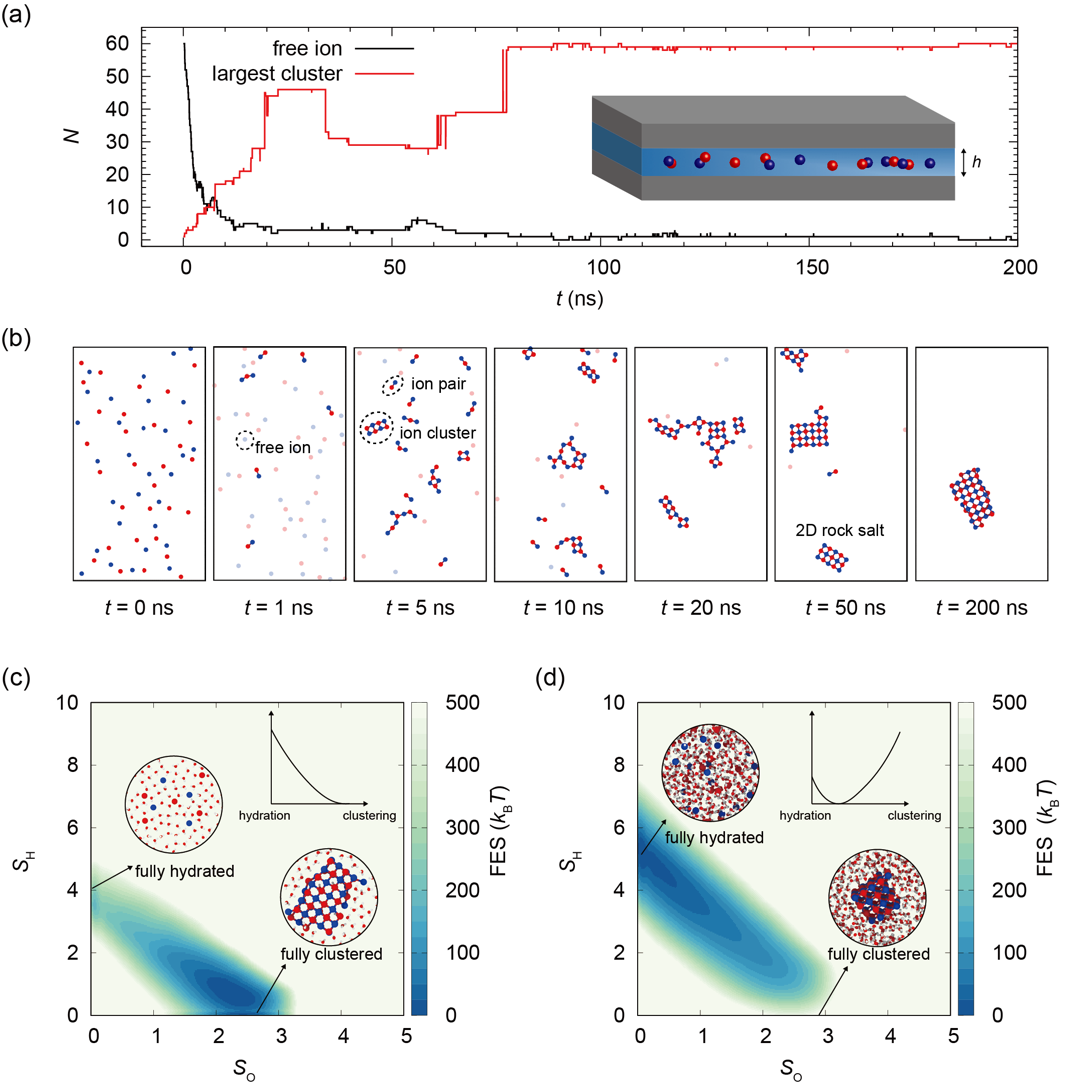

研究在 \(h=0.8\,\mathrm{nm}\) 的单层水通道中放入 30 对 NaCl 和 600 个水分子，并使用经过第一性原理修正的力场与微秒尺度增强采样分子动力学。即使浓度只有 \(2.4\,\mathrm{mol\,kg^{-1}}\)，离子也会在约 100 ns 内从分散状态逐渐组装为二维岩盐样团簇；LiCl、KCl 和 RbCl 也表现出相同的趋势。

论文用水合数 \(S_H\) 和反离子局部配位数 \(S_O\) 描述离子状态。由增强采样得到的二维自由能面满足：

在体相水中，自由能最低点靠近 \(S_O\to0\)，对应充分水合的自由离子；在单层水中，最低点转移到 \(S_H\to0\)，对应水合壳层塌缩和高度有序的离子团簇。这是“限域越强，离子反而越容易结晶”的核心反直觉现象。

水合与离子-离子作用的热力学竞争

离子结晶不是单一作用力造成的，而是水合、离子-离子吸引和熵损失共同竞争的结果。将聚集过程中的焓变化拆开，可写成：

在单层水中，限域增强的 \(\Delta H_{i-i}\) 下降幅度超过水合项的代价，驱动体系从自由水合态进入束缚团簇态；当 \(h\) 增大到双层水及以上，水合效应重新占优。对单个离子对的平均力势 \(W(d)\) 而言，接触离子对（CIP）和溶剂共享/分离离子对（SSIP）之间的势垒可表示为：

当 \(h\lesssim8\,\text{Å}\) 时，\(\Delta W_{c-s}\) 可达到约 \(10k_{\mathrm B}T\)，使已经形成的离子对难以重新解离；即便势垒达到 \(5k_{\mathrm B}T\)，由 \(1-\exp[-\Delta W_{c-s}/(k_{\mathrm B}T)]\) 估算的阻滞率也已超过 99%。

埃级高度窗口：成核力学放大限域效应

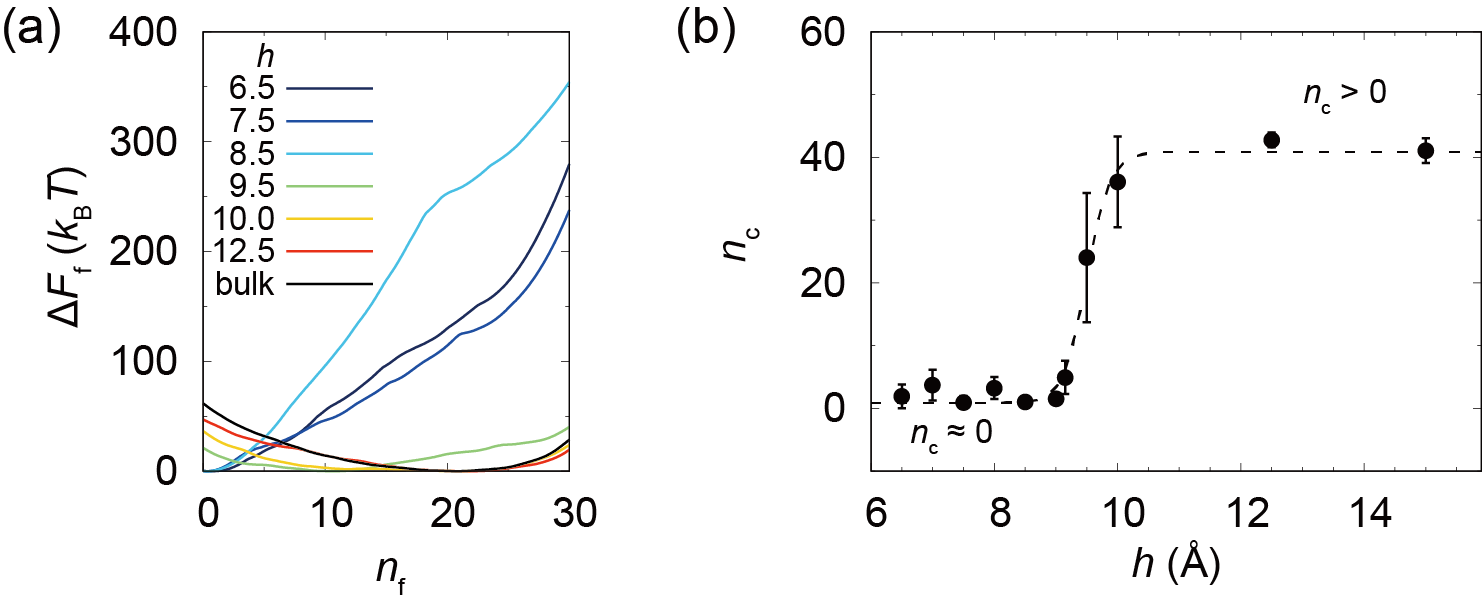

自由能面显示，\(h\lt9.5\,\text{Å}\) 时 \(\Delta F_f(n_f)\) 近似单调下降，体系偏好 \(n_f\approx0\) 的完全团簇态；当 \(h\ge9.5\,\text{Å}\) 时，自由能曲线恢复体相水的抛物形状。\(h\approx8.5\,\text{Å}\) 附近出现最强的团簇稳定性，原因是单层水厚度、离子尺寸和二维盐晶格间距形成几何相容。

把有效可用宽度记为 \(h^*=h-3.4\,\text{Å}\)，平面限域下的经典成核自由能可写成：

因此，离子团簇的自由能代价同时受离子对有效能量密度和可用厚度控制，论文得到现象学标度：

从机械压力到离子 NOT 门

通道高度只需从 \(10.0\,\text{Å}\) 压缩到 \(9.0\,\text{Å}\)，自由离子数就会从有限值降至近零，离子流随之关闭。由于 \(I\propto n_c\)，开关比主要由载流子密度而非几何截面积决定：

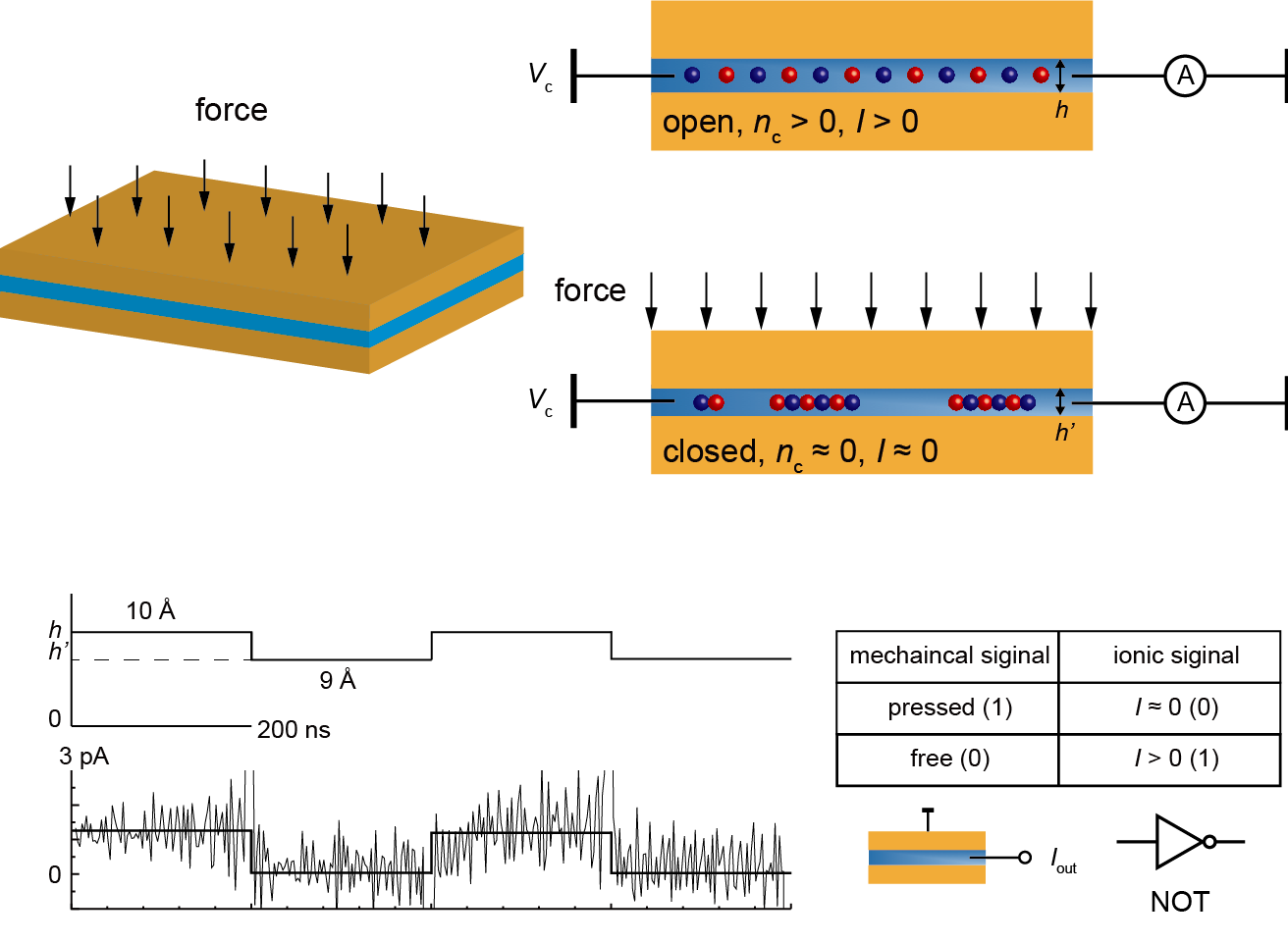

模拟中开放态电流约为 \(1.25\,\text{nA}\)，受压后的团簇态接近 \(0\)；若只考虑孔道几何缩小，面积比例带来的开关比约为 \(1.18\)，远小于团簇相变提供的约 100 倍放大。机械输入“pressed/free”与离子输出“off/on”构成反向响应，因此可以直接实现离子机械 NOT 门，进一步通过串并联组合扩展到 NAND 和 NOR。

这项工作把“力改变孔道形状”的传统力敏图景推进为“力改变离子相态和载流子密度”：限域高度、离子水合、二维成核和电流门控由同一条自由能链条连接起来。
